RACORES NEUMÁTICOS

PRODUCTOS

Los racores neumáticos permiten conectar tubos, mangueras y componentes en instalaciones de aire comprimido. En AFINA encontrarás soluciones instantáneas, de compresión, roscadas y para manguera, con configuraciones rectas, en codo, en T, en cruz, reductoras, giratorias y pasamuros.

01

Racores neumáticos para instalaciones de aire comprimido

Esta categoría reúne conexiones para montaje, ampliación y mantenimiento de circuitos neumáticos. Forma parte de nuestra gama de racorería industrial y permite elegir el sistema de unión adecuado según el tubo o manguera, la rosca, la orientación y las condiciones de trabajo.

02

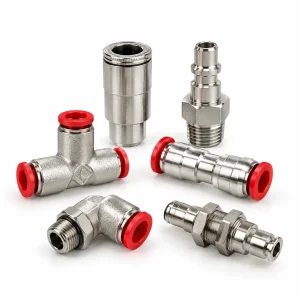

Racores rápidos o instantáneos

Los racores rápidos facilitan la conexión de tubo compatible mediante inserción directa. La gama incluye uniones rectas, reductores, codos, tes y pasamuros, con o sin rosca según la referencia. Son útiles cuando se busca un montaje ágil y ordenado.

03

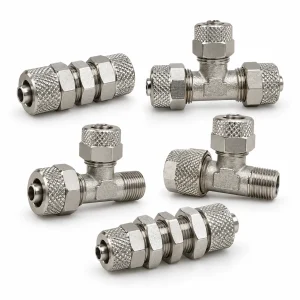

Racores de compresión para tubo

Los racores de compresión sujetan el tubo mediante sus elementos de apriete. Hay versiones rectas, en codo, en T, laterales, giratorias y pasamuros. Para obtener una conexión correcta deben coincidir el diámetro del tubo y todos los componentes del racor.

Más información

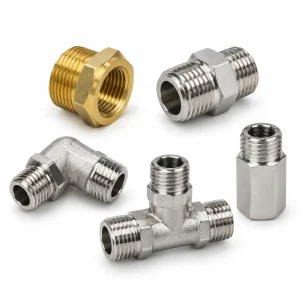

Racores roscados de baja presión

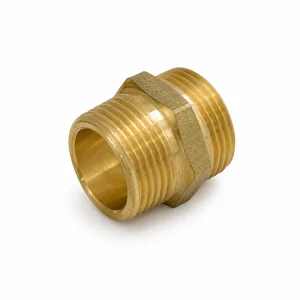

Los racores roscados de baja presión permiten unir componentes mediante rosca macho o hembra. La selección incluye piezas rectas, prolongadores, codos, tes y cruces, fabricadas en latón o con acabado cromado según el modelo.

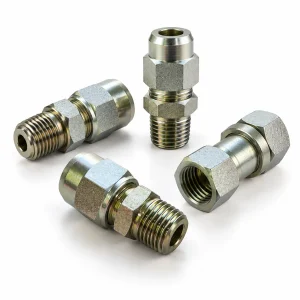

Racores para manguera neumática

Los racores para manguera neumática conectan mangueras flexibles con otros elementos del circuito. Existen opciones con rosca macho o hembra y modelos giratorios que ayudan a orientar la conexión y a reducir torsiones durante el uso.

Formas y configuraciones disponibles

  • Rectos y prolongadores: para continuar una línea o separar dos componentes.
  • Codos: permiten cambiar la dirección del circuito en espacios limitados.
  • Tes y cruces: distribuyen el aire hacia varias ramas.
  • Reductores: conectan tubos o medidas diferentes cuando la referencia lo permite.
  • Pasamuros: atraviesan paneles y ayudan a fijar el punto de conexión.
  • Giratorios: facilitan la orientación de tubos o mangueras y reducen tensiones de montaje.

Cómo elegir un racor neumático

Comprueba el diámetro exterior del tubo o el diámetro de la manguera, el tipo y tamaño de rosca, la forma necesaria, el material y el sistema de unión. También deben verificarse en la ficha de cada referencia la presión, la temperatura, el fluido compatible y cualquier requisito de sellado.

Roscas, tubo y compatibilidad

Una medida nominal similar no garantiza que dos roscas sean compatibles. Identifica la norma, el paso y si la rosca es paralela o cónica. En tubos y mangueras, confirma el diámetro indicado y utiliza materiales adecuados para el racor y las condiciones del circuito.

Montaje y prevención de fugas

Trabaja siempre con la instalación despresurizada. Corta el tubo a escuadra, elimina rebabas, introduce el tubo hasta el fondo y aplica únicamente el método de sellado recomendado para la rosca. Tras el montaje, presuriza de forma controlada y comprueba la estanqueidad.

Encuentra la conexión adecuada en AFINA

Explora las cuatro familias de esta categoría y los componentes para equipos de aire comprimido. Si necesitas confirmar una medida, una rosca o la compatibilidad entre racor y tubo, contacta con el equipo técnico de AFINA.

PREGUNTAS FRECUENTES

Es un componente utilizado para unir tubos, mangueras, válvulas y otros elementos en un circuito de aire comprimido. La conexión debe elegirse según el tubo o manguera, la rosca y las condiciones de trabajo.

AFINA ofrece racores rápidos o instantáneos, racores de compresión para tubo, racores roscados de baja presión y racores para manguera neumática, en distintas formas y medidas.

El racor rápido sujeta un tubo compatible mediante inserción directa. El racor de compresión utiliza una tuerca y elementos de apriete. En ambos casos deben respetarse el diámetro, el material y las condiciones indicadas para la referencia.

Se utilizan para unir componentes compatibles mediante rosca en circuitos cuya presión y condiciones estén dentro de los límites de la referencia. No deben emplearse en alta presión sin una especificación expresa.

Debe elegirse un racor compatible con el diámetro y material de la manguera y con la rosca del otro componente. La fijación y el sellado deben realizarse según el diseño del racor y las instrucciones del fabricante.

Comprueba el diámetro exterior del tubo o el diámetro de la manguera y el tipo, tamaño y paso de la rosca. No selecciones una conexión sólo por su aspecto o por una medida nominal parecida.

Mide el diámetro y el paso, comprueba si es macho o hembra y determina si la rosca es paralela o cónica. Después contrasta los datos con la norma correspondiente antes de comprar.

El recto continúa una línea, el codo cambia su dirección, la T crea dos ramales y la cruz permite cuatro conexiones. La elección depende del recorrido, el espacio disponible y la distribución del aire.

Permite unir tubos o conexiones de medidas diferentes cuando la referencia está diseñada para ello. Deben confirmarse ambas medidas y comprobar que la reducción sea adecuada para el caudal requerido.

Facilita la orientación del tubo o la manguera y puede reducir torsiones y esfuerzos de montaje. Su rango de movimiento y condiciones de trabajo deben comprobarse en la ficha del producto.

No. El método de sellado depende de la rosca y del diseño del racor. Algunas conexiones usan junta, cono o sellado incorporado. Aplica sólo el sistema recomendado y evita que el sellador entre en el circuito.

Las causas habituales son una medida o rosca incorrecta, tubo cortado de forma deficiente, inserción incompleta, sellado inadecuado, junta dañada, suciedad, vibración o presión superior a la admisible.

Depende del sistema y de su estado. No reutilices piezas deformadas, agrietadas, corroídas o con juntas dañadas. Antes del nuevo montaje comprueba también el estado y el corte del tubo o la manguera.

Confirma el tipo de conexión, las medidas del tubo o manguera, la rosca, la forma, el material, la presión, la temperatura, el fluido y el sellado. AFINA puede ayudarte a validar la compatibilidad del conjunto.
